DRO轨道卫星软X射线成像望远镜热设计及仿真验证
Veröffentlicht in 2025

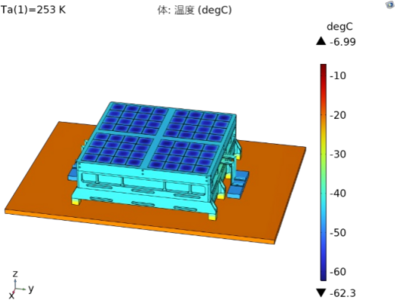

某卫星运行于深空DRO轨道（Distant Retrograde Orbit，远距离逆行轨道），星上科学载荷软X射线成像望远镜（Soft X-ray Imaging telescope, SXI）由铅玻璃编码板匹配大面积CMOS组成，CMOS需工作在-30℃低温环境。由于SXI视场较大、CMOS功耗较高，且DRO轨道热环境复杂，为保障SXI长期工作的稳定性和可靠性，本文设计了多种热控方案，并采用数值模拟方法建立了热物理模型，对比分析了不同安装方式、有无热管和散热板、以及不同热控涂层措施下的SXI温度场，确定了SXI与卫星舱板隔热安装，CMOS组件通过四根热管将热量传导至散热板散出，以及外框包裹多层隔热组件，散热板喷涂白漆等热控措施。仿真结果表明，SXI热设计符合温控要求，温度满足热控指标，热设计合理，为后续热平衡试验和整星热试验的热控实施提供了参考。
Herunterladen
- 45-DRO 轨道卫星软 X 射线成像望远镜热设计及仿真验证.pptx - 1.15MB
