Neuerungen im CAD Import Module

Für Nutzer des CAD Import Module bietet COMSOL Multiphysics® Version 6.4 Unterstützung für die neuesten CAD-Dateiformate, die Möglichkeit, CAD-Baugruppen im Grafikfenster in der Vorschau anzuzeigen, sowie eine verbesserte Geometriebereinigung. Weitere Informationen zu diesen Updates finden Sie unten.

Aktualisierter Import von CAD-Dateien

Die Importfunktion für CAD-Dateien unterstützt nun die neuesten Versionen aller kompatiblen Dateiformate. Eine vollständige Liste der unterstützten CAD-Dateiformate finden Sie im Abschnitt Read from File, CAD der CAD-Spezifikationstabelle.

3D-Vorschau von CAD-Baugruppen

Die Auswahl bestimmter Komponenten zum Importieren aus einer CAD-Baugruppe ist nun dank der neuen 3D-Vorschaufunktion im Grafikfenster einfacher. Diese Vorschaufunktion ist beim Importieren von CAD-Baugruppen verfügbar, die in den Dateiformaten der Software Inventor®, NX™, PTC Creo Parametric™, PTC Pro/ENGINEER® und SOLIDWORKS® gespeichert sind.

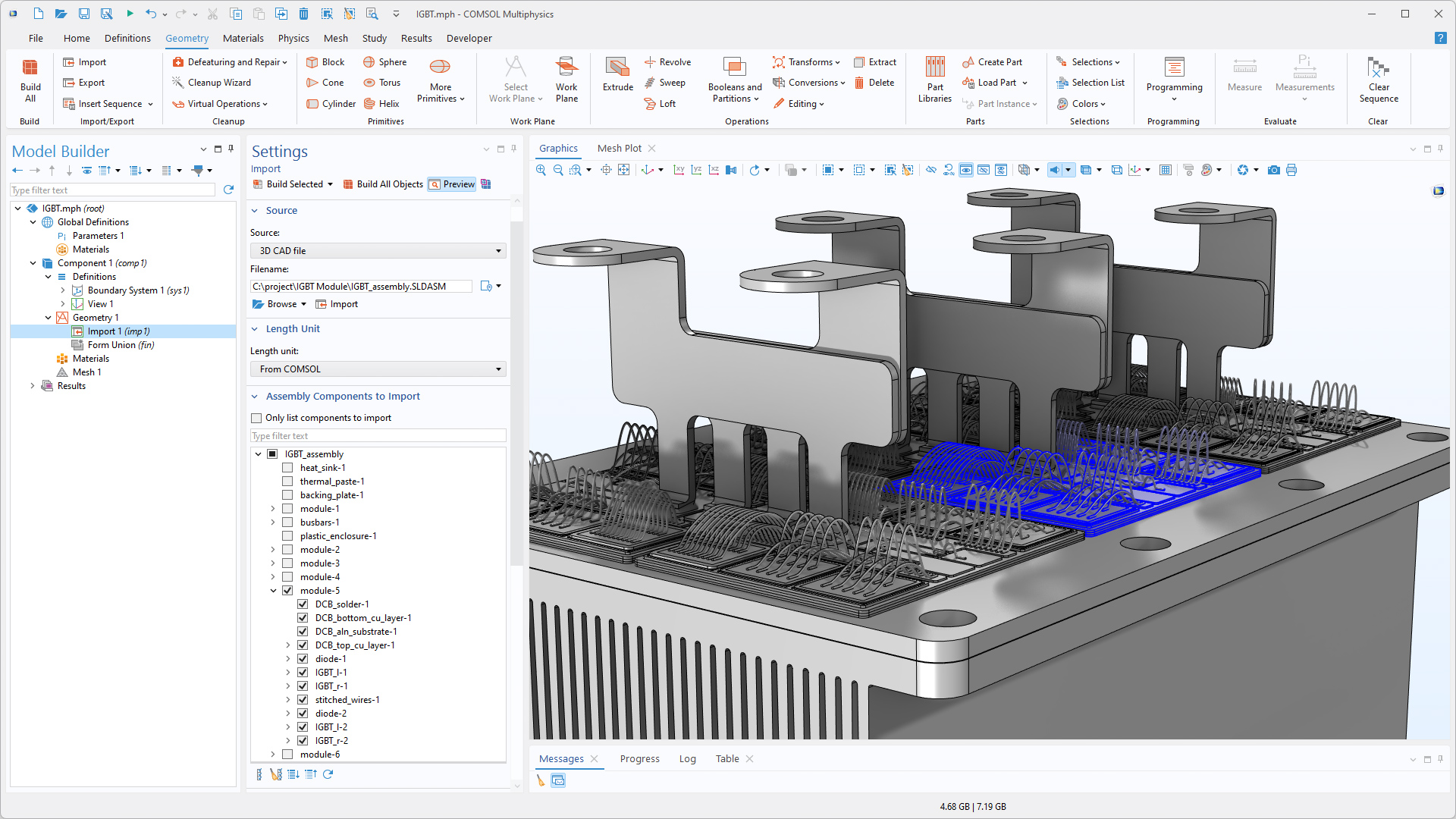

Die Benutzeroberfläche von COMSOL Multiphysics zeigt den Model Builder mit dem hervorgehobenen Knoten Import, das entsprechende Einstellungsfenster und ein IGBT-Modell im Grafikfenster.
Eine 3D-Vorschau einer IGBT-Modul-Baugruppe (Insulated-Gate Bipolar Transistor), die im Grafikfenster angezeigt wird. Die hervorgehobenen Modellauswahlen (blau) zeigen die Komponenten, die im Abschnitt Assembly Components to Import für den Import ausgewählt wurden.

Verbesserungen von Geometry Cleanup

Die Geometrieanalyse in der Funktion Geometry Cleanup wurde verbessert, um kleine geometrische Merkmale zuverlässiger zu erkennen und bei Geometrien mit vielen Details eine bessere Leistung zu erzielen. Kleine Details in der Geometrie, wie Lücken, dünne Gebiete, schmale Flächenbereiche, kleine Flächen, Splitter und kurze Kanten, werden automatisch erkannt und entfernt, um ein hochwertiges Netz für die Simulation zu erstellen. Die folgenden Tutorial-Modelle veranschaulichen diese Verbesserungen:

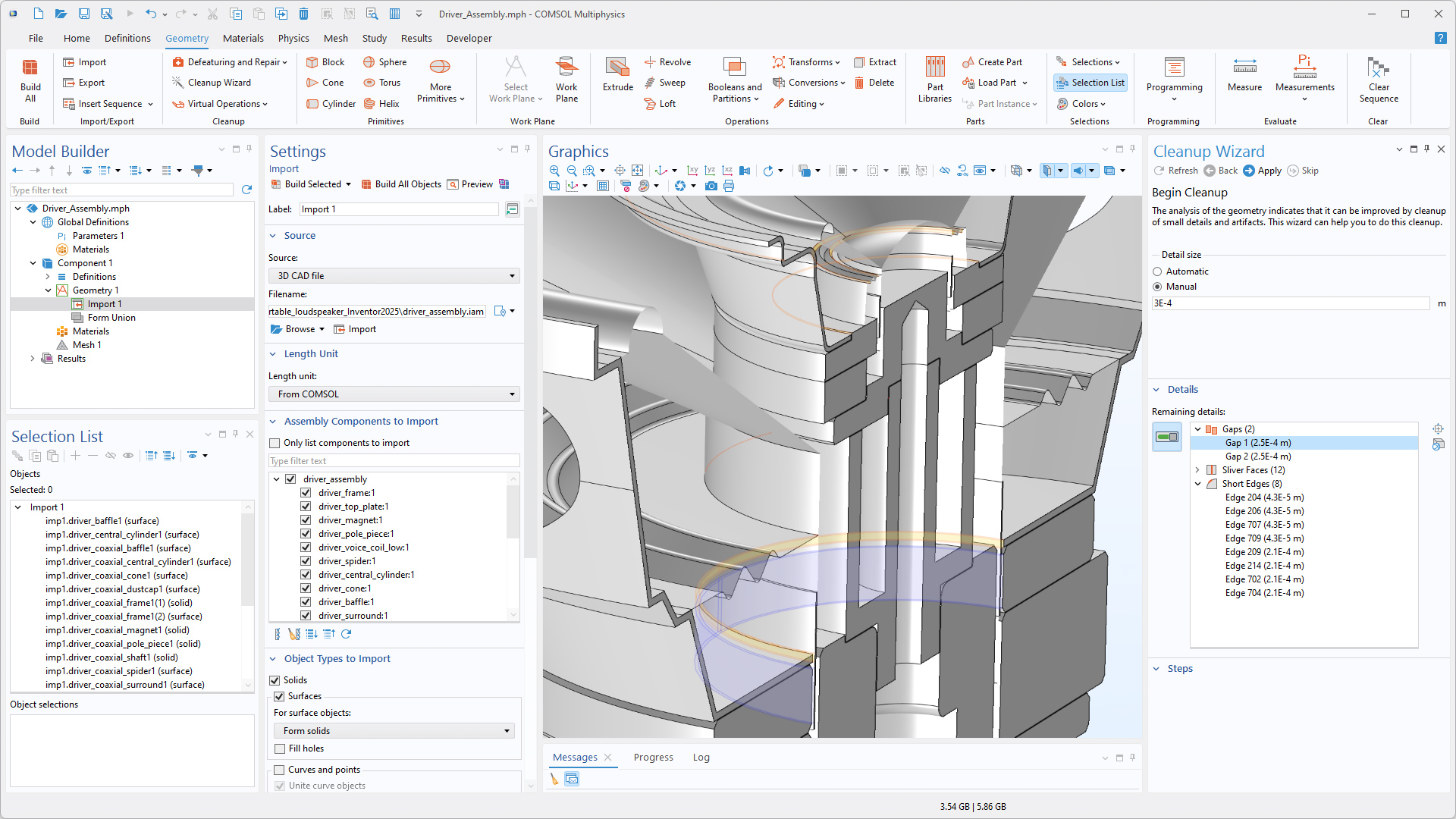

Die Benutzeroberfläche von COMSOL Multiphysics zeigt den Model Builder mit dem hervorgehobenen Knoten Import, das entsprechende Einstellungsfenster, ein Treiberbaugruppenmodell im Grafikfenster, das Fenster Selection List und das Fenster des Cleanup Wizard.
Das Feature Geometry Cleanup erkennt Lücken, schmale Flächen und kurze Kanten in einer Lautsprechertreiberbaugruppe.

Neues Tutorial-Modell

COMSOL Multiphysics® Version 6.4 enthält ein neues Tutorial-Modell für das CAD Import Module.

Creating Modeling Domains Around a CAD Geometry

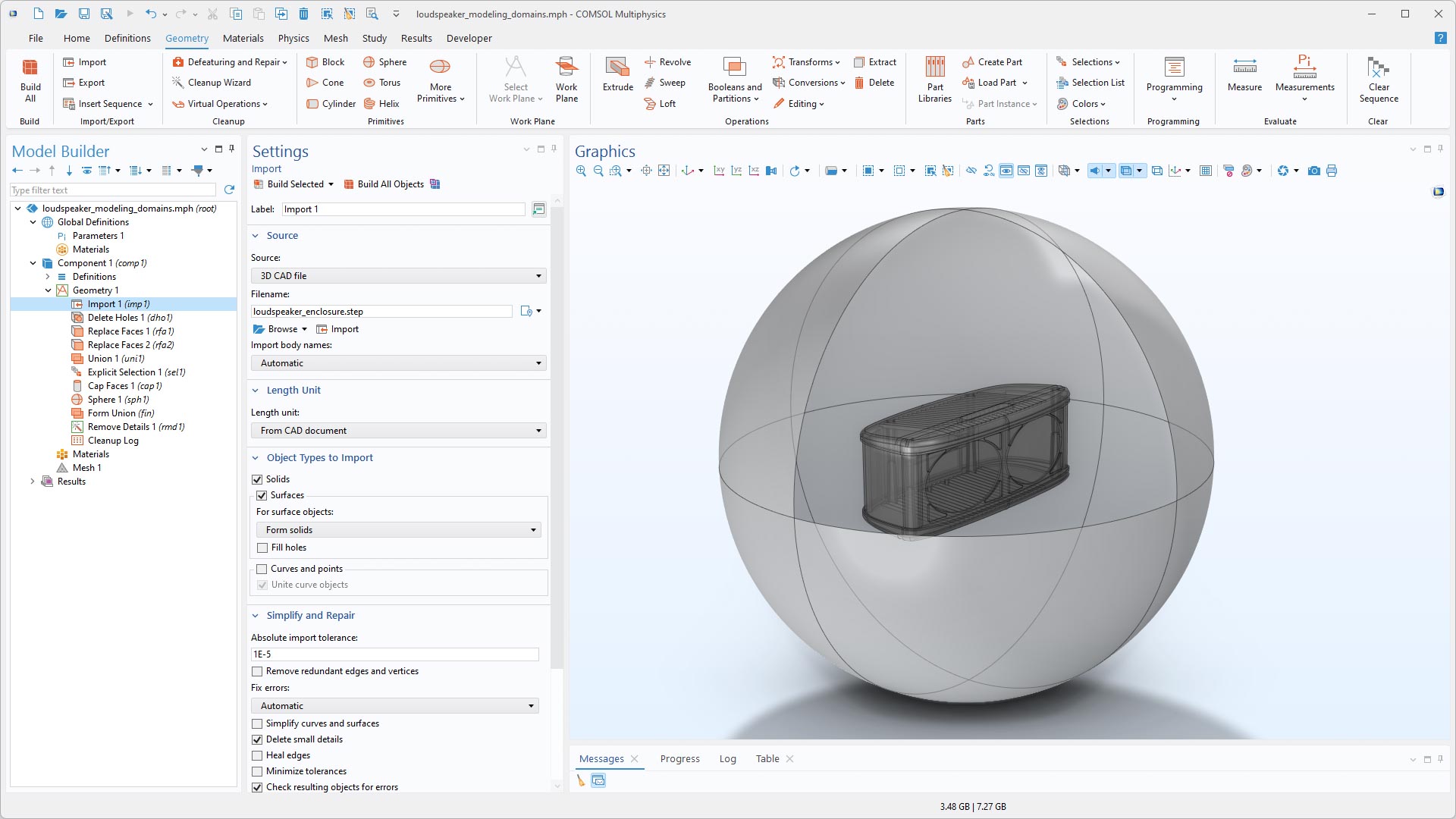

Die Benutzeroberfläche von COMSOL Multiphysics zeigt den Model Builder mit dem hervorgehobenen Knoten Import, das entsprechende Einstellungsfenster und ein Lautsprechermodell im Grafikfenster.
Dieses Tutorial-Modell veranschaulicht, wie Modellierungsgebiete um eine importierte CAD-Baugruppe erstellt und wie die Defeaturing-Werkzeuge zum Entfernen geometrischer Details verwendet werden können.
Application Library Titel:
loudspeaker_modeling_domains
Download aus der Application Gallery
