COMSOL Multiphysics^® 6.4 Release Highlights

Für Nutzer des Nonlinear Structural Materials Module bietet COMSOL Multiphysics^® Version 6.4 nichtlineare Materialmodelle und Phasenfeldmodellierung von Schädigung für explizite Dynamik sowie ein neues Feature, das eine schnellere Berechnung unelastischer Dehnungen ermöglicht. Weitere Informationen zu diesen Updates finden Sie unten.

Nichtlineare Materialmodelle für explizite Dynamik

Um die Effizienz bei zeitabhängigen Analysen zu verbessern, wurden die Materialmodelle für Hyperelastizität, Plastizität, Kriechen und Viskoplastizität überarbeitet. Diese Verbesserungen führen auch bei anderen Studientypen zu erheblichen Leistungssteigerungen. Die folgenden Modelle veranschaulichen diese Verbesserungen:

• cable_crimping
• phone_drop_test
• cylindrical_battery_indentation
• needle_penetration

Eine zylindrische Batterie, die einem Quetschtest unterzogen wird, einschließlich Kontaktmechanik und druckabhängiger Plastizität.

Neues Multiphysik-Interface Phase-Field Damage, Explicit Dynamics

Um die Schädigungsentwicklung und das Risswachstum in Festkörpern unter dynamischen Bedingungen zu modellieren, kombiniert das neue Multiphysik-Interface Phase-Field Damage, Explicit Dynamics das Interface Solid Mechanics, Explicit Dynamics mit dem Interface Phase Field in Solids über eine bidirektionale Multiphysik-Kopplung Phase-Field Damage. Sehen Sie sich das neue Interface im aktualisierten Tutorial-Modell Phase-Field Modeling of Dynamic Crack Branching an.

Dynamischer Bruch eines spröden Materials, analysiert unter Verwendung des AT1-Phasenfeld-Schädigungsmodells und expliziter Dynamik.

Hencky-Dehnungszerlegung

Die neue Option Logarithmic für die additive Zerlegung ermöglicht im Vergleich zur herkömmlichen multiplikativen Zerlegung eine schnellere Berechnung unelastischer Dehnungen. Beispielsweise laufen Plastizitätsalgorithmen mit diesem Ansatz deutlich schneller. Die verbesserte Leistung bei Auswahl dieser Option wird in dem aktualisierten Tutorial-Modell Compression of an Elastoplastic Pipe demonstriert, bei dem die Rechenzeit um 30 % reduziert wurde.

Ein Metallrohr wird zwischen zwei starren Körpern zusammengedrückt, bis es nahezu flach ist.

Neue Tutorial-Modelle

COMSOL Multiphysics^® Version 6.4 enthält mehrere neue Tutorial-Modelle für das Nonlinear Structural Materials Module.

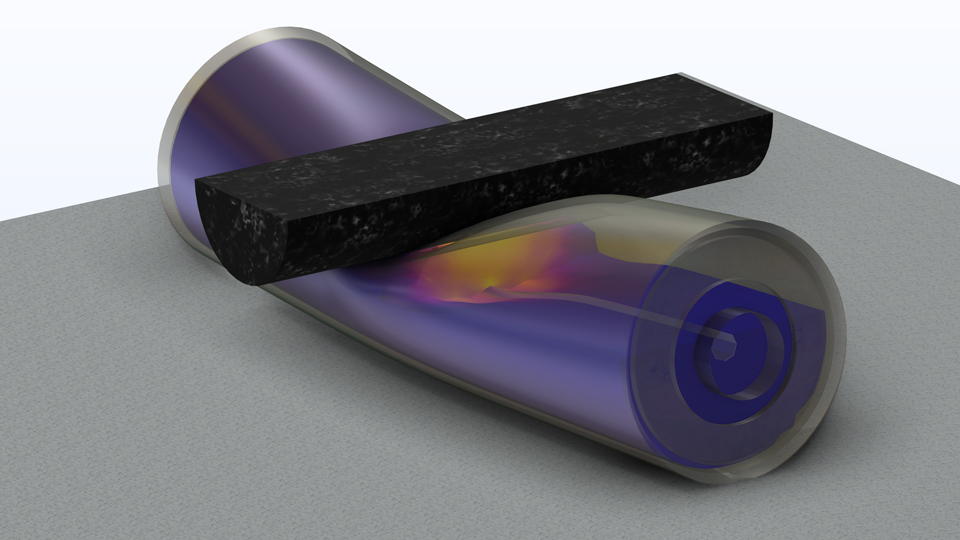

Indentation of a Cylindrical Battery Cell

Eine zylindrische Batterie wird einem Quetschtest unterzogen, einschließlich Kontaktmechanik und Plastizität.

Application Library Titel:
cylindrical_battery_indentation_
Download aus der Application Gallery

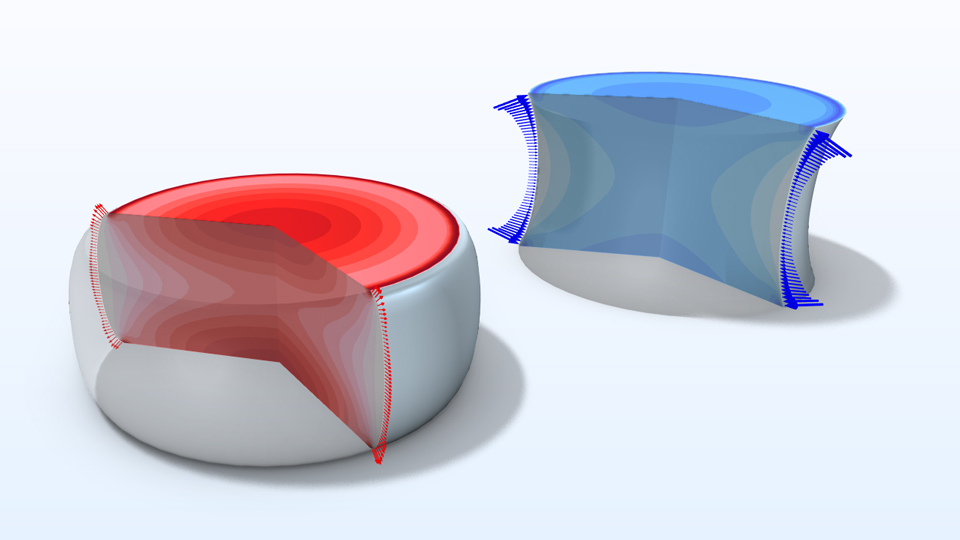

Large-Strain Poroviscoelastic Model of Brain Tissue*

Dieses Modell veranschaulicht das Aufsetzen eines vollständig gekoppelten poroviskoelastischen Modells biologischer Gewebe. Das Modell wird anhand einer Simulation eines zyklischen einachsigen Zug-Druck-Tests an menschlichem Hirngewebe evaluiert.

Application Library Titel:
brain_poroviscoelasticity
Download aus der Application Gallery

*Erfordert das Porous Media Flow Module

Phone Drop Test

Simulation eines Falltests eines Mobiltelefons. Durch den Aufprall entstehen Risse im Glas.

Application Library Titel:
phone_droptest_
Download aus der Application Gallery

Crimping of a Cable Terminal

Eigenspannungen nach Herstellung einer Crimpverbindung von Kabeln.

Application Library Titel:
cable_crimping
Download aus der Application Gallery

Needle Penetration

Das Einführen einer Nadel in gewebeähnliches Material wird mithilfe eines Kohäsionszonenansatzes modelliert, um das Bruchverhalten zu erfassen.

Application Library Titel:
needle_penetration
Download aus der Application Gallery
